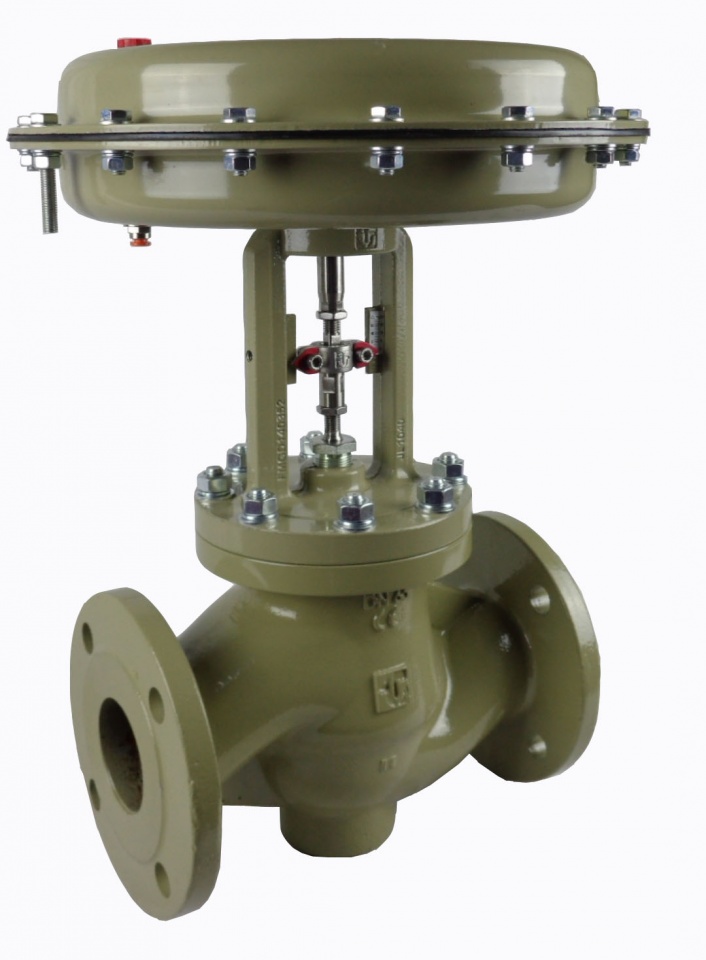

16757/I - SBS/15 B72 (T.360 6#18 PSI) DN 65 PN 40 WCB T.S. E. C.20


VALVOLE DI REGOLAZIONE SBS/10 WCB 2 VIE
VALVOLE DI REGOLAZIONE SBS/10 WCB 2 VIE

HAI BISOGNO DI MAGGIORI INFORMAZIONI? Il nostro staff è a tua completa disposizione!

Chiama subito il numero
015 980641 o scrivici una mail all'indirizzo
info@italvalvole.com

Disegno dimensionale 2D: 16757_I.DWG
Kit Ricambi Lato Corpo: 15264
Kit Ricambi Lato Aria: 5402
Corsa/Rotazione della valvola [ mm/°]: 20
Tipo attuatore: B72
Delta P. massimo [bar]: 16
Kv: 55
Pressione min. alimentazione [bar]: 0.42
Pressione max amm. [bar]: 40
Pressione min. amm. [bar]: 0
Temperatura max. amm. [°C]: 200
Diametro seggio [mm]: 48
Pressione superiore alimentazione [bar]: 1,260
Pressione inferiore alimentazione [bar]: 0,420
Classificazione secondo direttiva 2014/34/UE (ATEX): NULLO
Classificazione secondo Direttiva 2014/68/UE (PED): CAT I
Mat. otturatore EN: [1.4301]
Mat. otturatore ASTM: S30400
Mat. corpo ASTM: ASTM A216 WCB
Mat. corpo EN: [1.0619]
Tenuta sulla sede: STELLITATA
Tenuta sullo stelo: PACCO PREMISTOPPA IN PTFE + PTFE CARICATO GRAFITE
Semplice effetto/Doppio effetto: Semplice effetto
Tipo di attuazione: T.360
Numero vie della valvola: 2 Vie
Caratteristica otturatore: EQUIPERCENTUALE
Connessione alimentazione aria: 1/4" GAS
NC/NA: N.C.
Connessioni valvola: FLANGIATA UNI PN 40
DN: 65
Gruppo Articoli: VALVOLE DI REGOLAZIONE SBS/10 WCB 2 VIE
