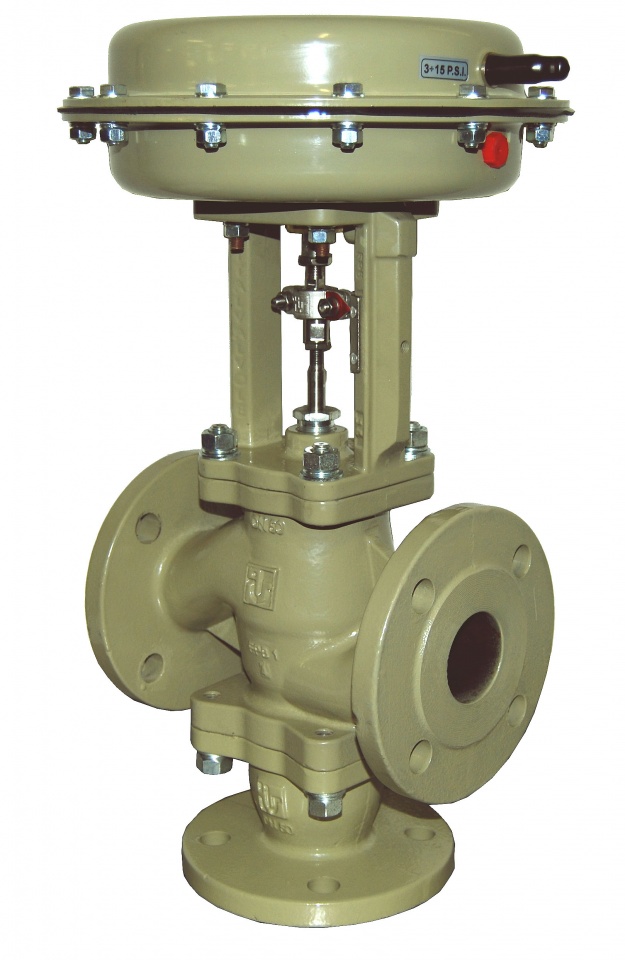

13650/16 - SBS/16 A76 (T.275 3#15 PSI) DN 65 PN 16 GJL 250 3M T.PK. N.A. L. C.20


VALVOLE DI REGOLAZIONE SBS/10 GHISA GRIGIA 250 3 VIE
VALVOLE DI REGOLAZIONE SBS/10 GHISA GRIGIA 250 3 VIE

HAI BISOGNO DI MAGGIORI INFORMAZIONI? Il nostro staff è a tua completa disposizione!

Chiama subito il numero
015 980641 o scrivici una mail all'indirizzo
info@italvalvole.com

Disegno dimensionale 2D: 13650_16.DWG
Modello solido 3D: 13650_16.STEP
Kit Ricambi Lato Corpo: 16678
Kit Ricambi Lato Aria: 16666
Corsa/Rotazione della valvola [ mm/°]: 20
Tipo attuatore: A76
Kv: 74.8
Delta P. massimo [bar]: 2.5
Pressione min. alimentazione [bar]: 0.21
Diametro seggio [mm]: 63
Pressione max amm. [bar]: 16
Pressione min. amm. [bar]: 0
Temperatura max. amm. [°C]: 200
Codice Scheda In Italiano (Pdf): 00000
Pressione superiore alimentazione [bar]: 1,050
Pressione inferiore alimentazione [bar]: 0,210
Classificazione secondo direttiva 2014/34/UE (ATEX): NULLO
Classificazione secondo Direttiva 2014/68/UE (PED): CAT I
Tipo di attuazione: T.275
Semplice effetto/Doppio effetto: Semplice effetto
Tenuta sullo stelo: PACCO PREMISTOPPA IN PTFE + PTFE CARICATO GRAFITE
Tenuta sulla sede: PEEK
Mat. corpo EN: [GJL-250]
Mat. corpo ASTM: ASTM A48-40 B
Mat. otturatore EN: [1.4301]
Mat. otturatore ASTM: S30400
Numero vie della valvola: 3 Vie
Caratteristica otturatore: LINEARE
NC/NA: N.A. VIA A SQUADRA
Connessione alimentazione aria: 1/4" GAS
Connessioni valvola: FLANGIATA UNI PN 16
DN: 65
Gruppo Articoli: VALVOLE DI REGOLAZIONE SBS/10 GHISA GRIGIA 250 3 VIE
Miscelatrice/Deviatrice: M
